Sicherheit am Kryo-LagertankDas Produktpaket für tiefkalte Anwendungen
Absichern, Absperren, Regeln oder Umschalten – mit den Produkten für kryogene Anwendungen bekommen Sie bei GOETZE alles aus einer Hand. GOETZE ist auch hier Ihr Partner in Sachen Sicherheit. Mit unserem Kryo-Paket sorgen wir für sichere Anlagen und Lagerbehälter.
Unsere Kryo-Ventile und -Armaturen sind in ihrer Anwendung zukunftsweisend und in vielen Branchen einsetzbar. Die niedrigen Temperaturen der Gase werden von der Lebensmittelindustrie, über die Medizintechnik bis hin zur Energieerzeugung vielseitig genutzt. Die herausragende Qualität der Kryo-Ventile von GOETZE wurde durch die Zulassung für sowohl Gase und Dämpfe, als auch für Flüssigkeiten bestätigt.
Alles aus einer Hand.
Mit unseren Kryo-Sicherheitsventilen, den Absperrarmaturen für tiefkalt verflüssigte Gase dem Kombi-Regler für den Druckauf- und -abbau sowie den kleinen Überströmventilen wird das Kryopaket für den Lagertank komplett .
Tiefkalt verflüssigte Gase Goetze-Ventile in Kombination

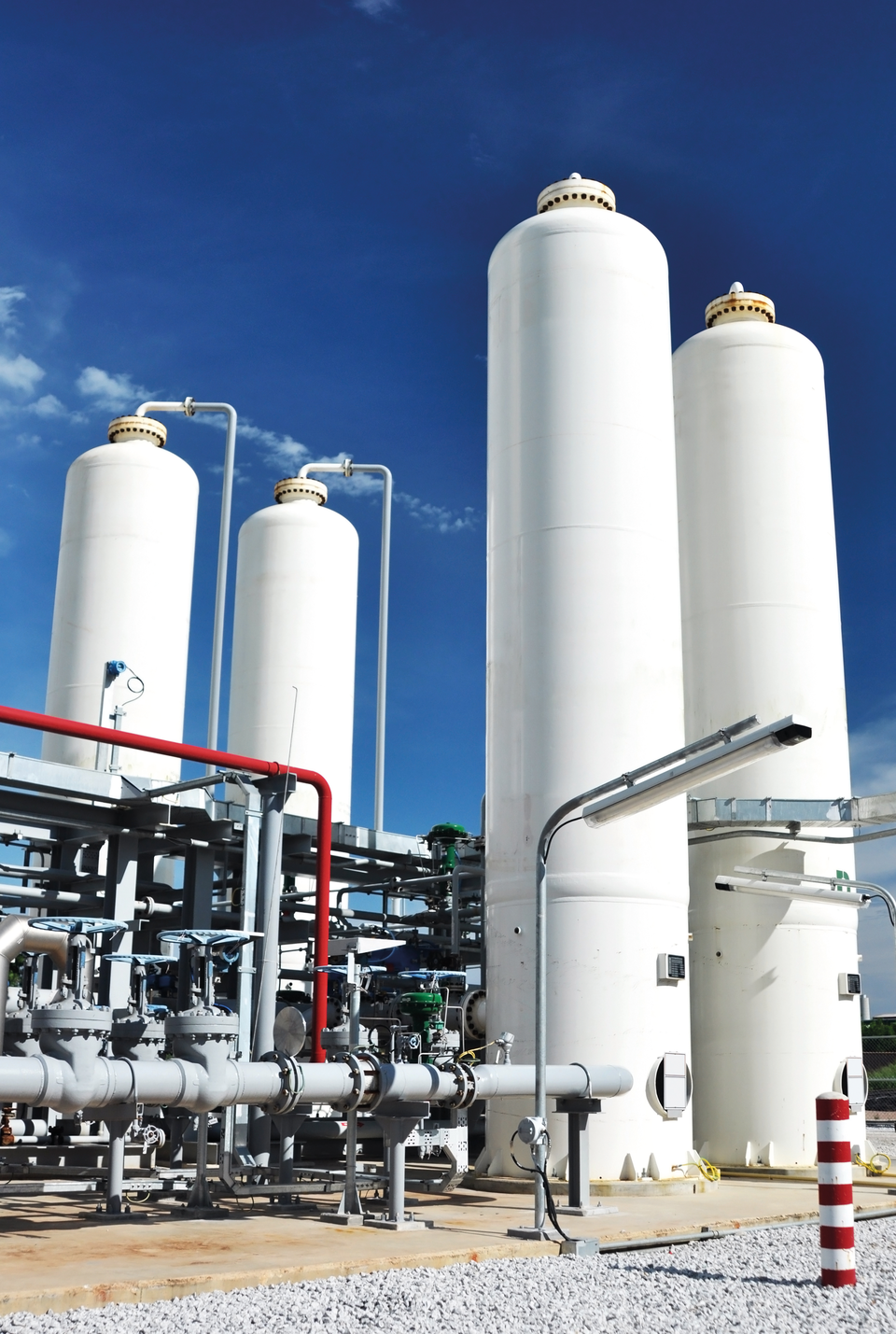

Die Lagerung von tiefkalt verflüssigten Gasen erfolgt je nach Bedarf und Anwendung in unterschiedlichen Behältern in Größen von 1.000 Liter bis 100 m³ und Speicherdrücken von bis zu 70 bar. Einsatzmöglichkeiten sind beispielsweise medizinische Sauerstoffversorgungsanlagen oder die Speicherung von Argon zur Schweißgasversorgung im Maschinen und Anlagenbau. An den Behältern kommen folgende Ventile von Goetze zum Einsatz:
Absichern mit den Baureihen 2400 und 2480
Vollhub-Sicherheitsventile in kompakter Bauweise mit hoher Abblasekapazität und FDA-konformem Dichtungswerkstoff. Überdruck im Bereich von 0,2 bis 70 bar, wird mit konstant hoher Leistung sicher abgeführt.
Absperren mit den Baureihe 2140 und 2180
Ventile mit Durchgangsgehäuse zum Absperren mit strömungsoptimierter Gehäusegeometrie und hohem Kvs-Wert. Das Öffnen und Schließen erfolgt mittels ergonomisch gestalteter Edelstahl-Handräder, wobei sich die Offen- / Geschlossen-Stellung über optische Stellungsanzeige deutlich ablesen lässt.
Zu den SicherheitsventilenZu den Absperrarmaturen
Beide Baureihen sind sowohl aus hochwertigem Edelstahl 1.4409 als auch bleiarmen Rotguss CC499K erhältlich.
Regeln und UmschaltenDas Goetze Kryo-Produktpaket für Tanks zur Lagerung von tiefkalt verflüssigten, bzw. kryogenen Gasen.
Neben Sicherheitsventilen und Absperrarmaturen in Edelstahl und Rotguss, bietet Goetze auch hochwertige Wechselkugelhähne und Behälterdruck-Kombi-Regler an.
Regeln mit dem Druckaufbauregler
Für einen konstanten Druck im Lagertank sorgt der Druckregler der Baureihe 2980. Der gewünschte Behälterdruck wird dabei über die Stellschraube am Druckregler eingestellt. Je nach Federpaket sind Einstelldrücke zwischen 2 und 38 bar möglich.
Während der Produktentnahme ist die Hauptfunktion des Druckreglers druckerhöhend. Durch Öffnen des Ventilkegels wird der Behälterdruck auf den eingestellten Druck erhöht und konstant gehalten.
Umschalten mit den Wechselkugelhähnen der Baureihen 2700, 2780, 2781, 2782 und 2783
Die Strömungskanäle des Wechselkugelhahns sind optimal gestaltet. Dies ermöglicht hohe Durchflusswerte und reduzierte Druckverluste in der Zuleitung zu den Sicherheitsventilen, wodurch die stabile Funktion gewährleistet ist. Zudem ermöglicht die Anschlussvielfalt am Wechselkugelhahn die Diversifizierung der Absicherung der Behälter. Zum Beispiel durch den parallelen Einbau einer Berstscheibe.
ShowroomEntdecken Sie die tiefkalte Produktwelt im Kryo-Showroom
Details zu allen Baureihen, technische Spezifikationen, Kryo-Ventile und -Armaturen im Einsatz – hier stehen Ihnen vielfältige Downloadmöglichkeiten zentral auf einer Plattform zur Verfügung.
