Actualités 09/05/2025Bon à savoir : purge des soupapes de sécurité – petit geste, grand effet
La purge des soupapes de sécurité est une caractéristique essentielle qui garantit leur bon fonctionnement et leur longévité. Mais que signifie exactement « purger » et quand est-ce nécessaire ?
Que signifie « aérer » ?
Lors de la mise en service, le clapet est soulevé du siège de soupape par complémentarité de forme, contre la force du ressort. Cela doit être possible au plus tard à partir d'une pression ≥ 85 % de la pression de réponse. Une mise en service régulière permet de contrôler le fonctionnement de la soupape et d'éliminer les éventuels dépôts.
Une soupape de sécurité doit être actionnée afin d'éviter que le clapet de soupape ne colle ou ne se corrode. Cela contribue à garantir que la soupape s'ouvre correctement en cas d'urgence et évacue la surpression en toute sécurité.
Quels sont les différents types de ventilation ?
Il existe différents types de démarrage en fonction de l'application et du fluide :
Ventilation pivotante (K)
La tige est relevée en tournant un écrou moleté situé sur le capot à ressort. Cela crée un espace entre le siège et le disque, permettant ainsi au fluide de s'écouler. Ce type de construction est souvent utilisé pour les vannes à vis jusqu'à 2 » destinées à des applications air et eau.
- Avantages : construction simple et compacte, le disque de soupape reste en position ouverte.

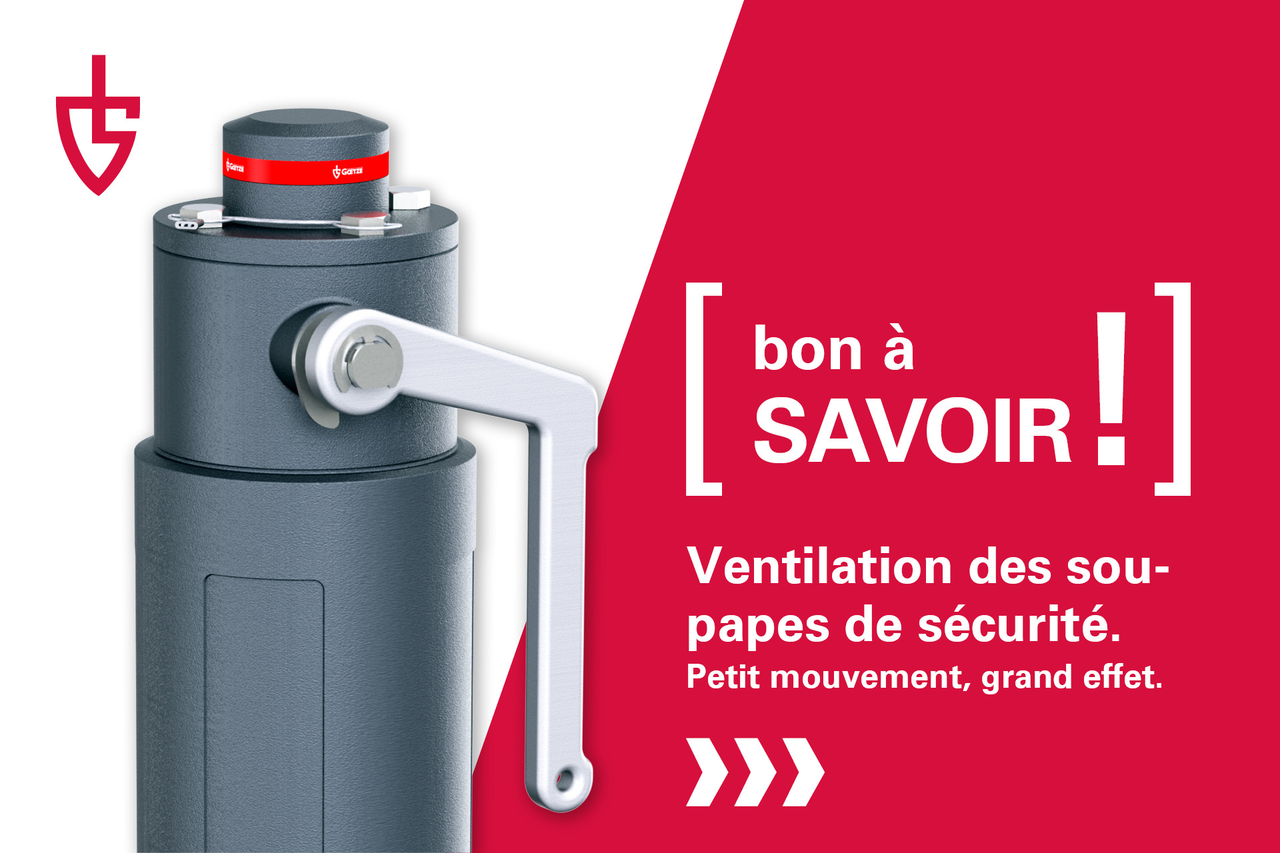

Ventilation par levier (L)
En tirant sur un levier, la tige et le cône sont soulevés du siège.
- Avantages : construction simple, le disque de soupape reste en position ouverte si souhaité.
- Application typique : soupapes de sécurité à bride pour applications vapeur.
Sans ventilation (O)
Dans certaines applications, par exemple avec des fluides inflammables, toxiques ou dangereux pour l'environnement, une ventilation manuelle n'est pas possible ou n'est pas autorisée. Dans ce cas, il convient de renoncer à la ventilation.
Commande pneumatique (P)
Dans le cas d'un actionnement pneumatique, le clapet est soulevé du siège d'étanchéité par une pression d'air.
- Avantages : idéal pour les installations automatisées, contrôle des soupapes possible depuis le poste de commande, adapté aux processus CIP et SIP dans l'industrie alimentaire et pharmaceutique.
Quand faut-il actionner les soupapes de sécurité ?
Il n'existe aucune prescription générale concernant la fréquence à laquelle une soupape de sécurité doit être purgée. Cela dépend de l'application, du fluide et des spécifications de l'entreprise. L'exploitant doit effectuer des contrôles et une maintenance réguliers conformément à son plan de contrôle et de maintenance.
La ventilation adaptée à votre application
Toutes les ouvertures ne conviennent pas à toutes les applications. Des facteurs tels que le fluide, la température et les normes industrielles jouent un rôle décisif. Le type d'ouverture est indiqué dans les fiches techniques des soupapes de sécurité GOETZE.
